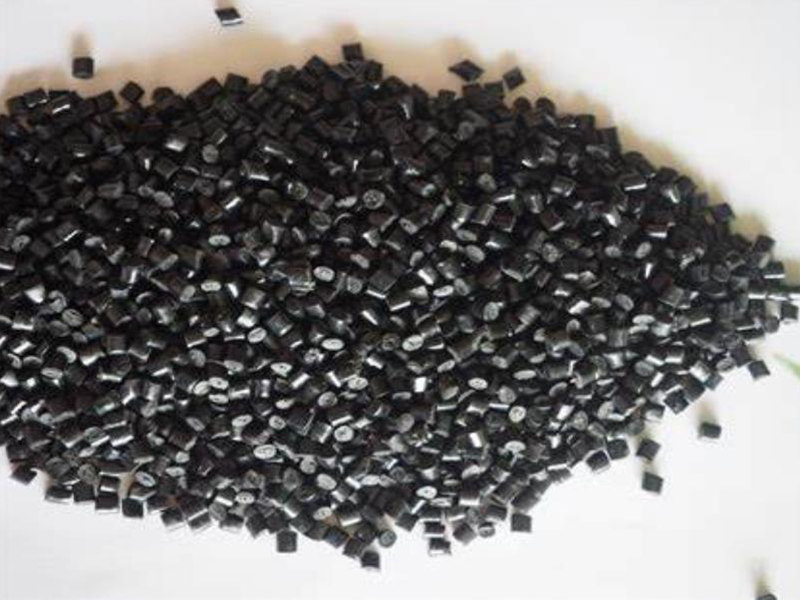

生产制造这类原材料时，务必将树形结构生物大分子、己内酰胺、水和聚磷酸盐按一定占比加上到汇聚管式反应器中。在N2维护下，溫度升高到240-260。2-4小时后，工作压力慢慢降至大气压强。真空泵汇聚后，排出制粒。将切成片在100℃下烧开12钟头，随后真空干燥机以便日后应用。选用不一样含量的玻璃纤维对高流动性尼龙改性塑料开展改性材料。
伴随着玻璃纤维含量的提升，熔体流动速率慢慢减少。在同样玻璃纤维含量下，高流动性尼龙改性工程塑料的流动性显著大于一般玻璃纤维提高尼龙。玻璃纤维增强高流动性改性材料尼龙具备不错的生产加工性能，特别是在高流动性改性材料尼龙的应用研究中。
在结构力学性能层面，抗拉强度、弯曲强度和缺口冲击强度随玻璃纤维含量的提高而提升。当玻璃纤维含量超出30%时，玻璃纤维提高高流动性改性材料尼龙的性能比一般玻璃纤维改性工程塑料提升10%上下，尤其是弯曲强度和弯曲模量有很大提升。关键因素是网状结构生物大分子改进了饱和溶液的流动性和尼龙环氧树脂的润滑性，提升了复合树脂中活力端基的含量，提高和提升了玻璃纤维与基材原材料中间的分子间作用力。高流动性更改了尼龙的结构力学性能。
除此之外，玻璃纤维提高高流动性尼龙改性塑料具备较好的流动性，进而加速了建筑钢筋添充時间，增加了生产流程。在注塑成型工艺中，有充足的时间段来确保熔体制冷的均衡性，处理长丝上调的问题。
总而言之，高流动性尼龙改性塑料不但保证了较高的结构力学性能，并且有着较好的表层外型。进气支管、汽车发动机罩、汽车后视镜等汽车零部件具备广泛的销售市场应用前景。
QQ客服
