日常注塑件缩水不良的一个常见原因及改善对策

在塑胶注塑生产过程中，缩水（Sink Mark）是非常常见的一类外观不良问题。特别是在尼龙 PA6、PA66、PP、POM 等材料注塑时，如果产品局部存在较厚的结构、加强筋或柱位，冷却过程中容易出现表面凹陷、尺寸变化等问题。

很多注塑现场遇到缩水时，第一反应是不断调整注塑压力或保压压力。但实际上，缩水问题往往需要结合产品结构、材料收缩特性、模具浇口以及保压条件综合判断。

本文以一个日常注塑生产中非常常见的原因——局部胶位过厚导致冷却收缩不均——为例，介绍缩水产生的原理以及一个常见的改善方向。

一、什么是注塑缩水？

注塑缩水，也叫缩水痕或缩痕（Sink Mark），通常表现为塑胶产品表面局部出现轻微凹陷。

它比较容易出现在：

• 加强筋（Rib）背面

• 螺丝柱（Boss）背面

• 产品局部厚胶位

• 壁厚突然变化的位置

• 多个筋位交汇的位置

• 产品结构较厚的区域

其本质是：塑料熔体在冷却过程中发生体积收缩，而局部区域没有得到足够的材料补偿，最终使产品表面向内部凹陷。

Autodesk Moldflow 的注塑缺陷分析资料也指出，缩水主要与冷却过程中的热收缩有关，厚胶区域、筋位和柱位附近尤其容易出现缩水；如果保压不足或浇口过早冻结，也会使材料收缩无法得到充分补偿。

二、一个常见原因：局部胶位过厚

在实际注塑生产中，产品局部胶位过厚是非常常见的缩水原因之一。

例如，一个塑胶外壳正常壁厚为 2.5 mm，但内部设计了一个较厚的加强筋、螺丝柱或者支撑结构。

虽然从产品外观看起来只是增加了一个筋位或柱位，但从注塑成型角度来看，这个区域实际上形成了一个明显的“厚胶区”。

为什么厚胶位容易缩水？

注塑完成以后，产品首先从靠近模具型腔表面的区域开始冷却。

外层塑胶逐渐固化以后，内部较厚的塑胶由于热量更多，冷却速度会相对较慢。

当内部材料继续冷却时，塑胶体积发生收缩。

如果此时外部表层已经形成一定的刚性，内部材料的收缩就可能把产品表面向内拉，从而形成肉眼可以看到的凹陷。

简单来说：

胶位越厚 → 内部散热越慢 → 冷却收缩越明显 → 越容易形成缩水。

因此，很多看似“表面问题”的缩水，实际上与产品内部结构有直接关系。

三、为什么加强筋和螺丝柱附近特别容易缩水？

加强筋和螺丝柱本身是塑胶产品中非常常见的结构。

它们可以增加产品强度、改善装配性能，但如果设计不合理，就容易造成局部材料堆积。

例如：

正常壁厚

→ 冷却相对均匀

壁厚 + 厚加强筋

→ 局部材料增加

→ 内部热量不容易散出去

→ 冷却时间变长

→ 内部继续收缩

→ 表面出现凹陷

因此，看到产品表面刚好在加强筋或螺丝柱对应的位置出现缩水时，不要只看产品外表，也应该反向检查产品内部的胶位厚度。

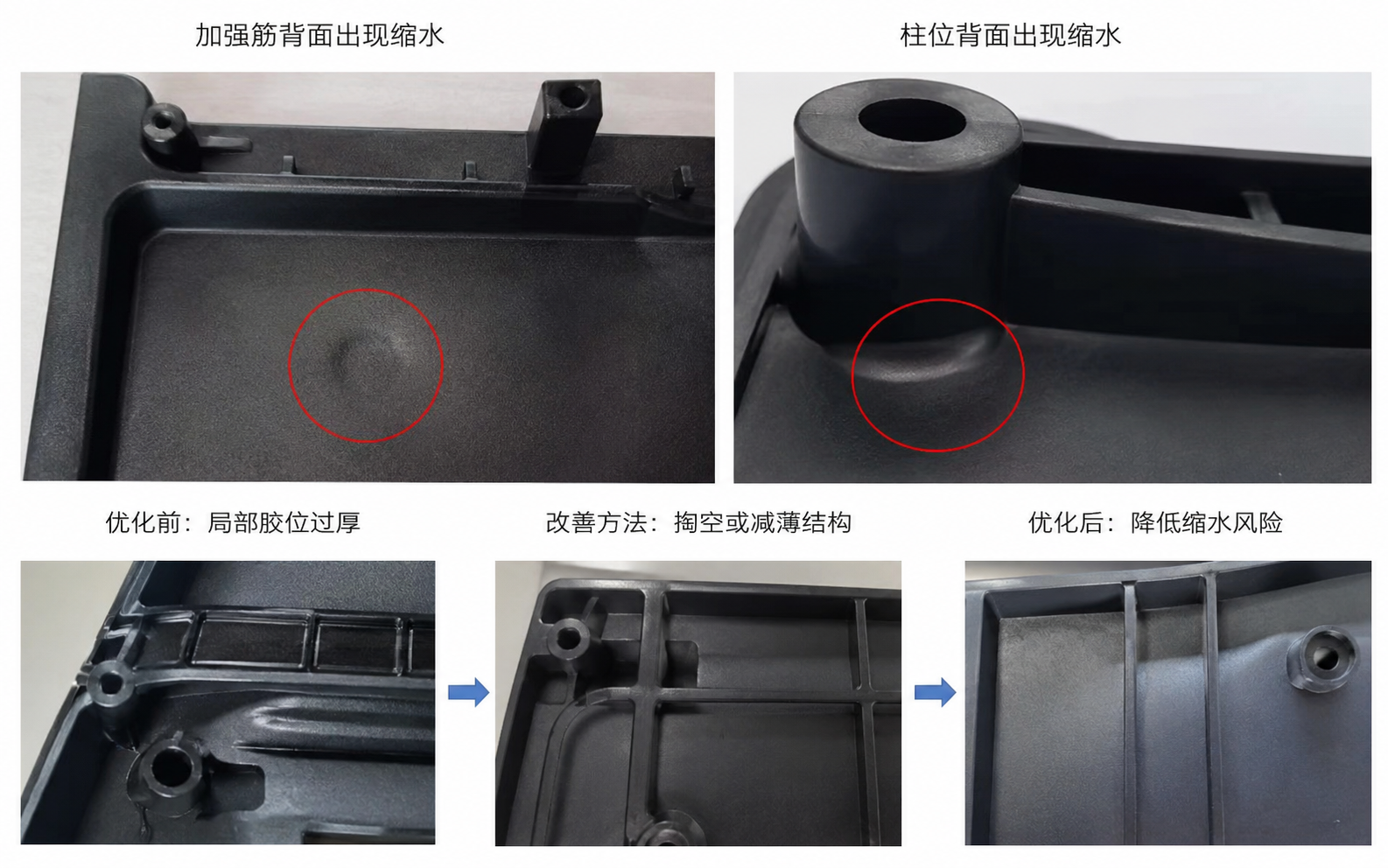

四、常见改善对策：优化局部胶位厚度

如果确认缩水主要由局部胶位过厚造成，那么一个常见且有效的改善方向就是：

减少局部材料堆积，优化产品结构。

例如，可以对过厚的加强筋进行减薄设计，或者对较大的实心柱位进行掏空（Core Out）处理。

原来的结构：

厚筋位 / 实心柱位
↓
局部材料大量集中
↓
内部冷却慢
↓
收缩明显
↓
产生缩水

优化后的结构：

合理筋位厚度 / 掏空柱位
↓
减少局部材料集中
↓
改善冷却速度
↓
降低局部收缩差异
↓
降低缩水风险

这种方法的核心并不是简单地“把塑胶打得更满”，而是从产品结构源头减少缩水形成的条件。

对于已经完成开模的产品，如果暂时无法修改结构，则可以进一步从保压压力、保压时间、浇口尺寸、浇口位置、模具温度及冷却条件等方面进行排查。

五、如果不能修改产品结构，可以怎么改善？

在实际生产中，很多模具已经完成，客户也不一定允许重新修改产品结构。

这种情况下，可以优先检查注塑工艺中的保压条件。

注塑填充完成后，保压阶段需要继续向型腔补充材料，以补偿塑料冷却过程中的体积收缩。

如果：

• 保压压力过低

• 保压时间过短

• 浇口过早冻结

• 浇口尺寸不合理

就可能导致产品内部收缩无法得到充分补偿，从而增加缩水风险。

因此，在产品结构基本合理的情况下，可以通过适当提高保压压力、延长保压时间，并确认浇口冻结时间进行工艺验证。

但需要注意：

保压压力并不是越高越好。

压力过高也可能带来毛边、内应力增加、尺寸变化以及脱模问题。因此，现场改善应该通过逐步调整参数来寻找合理的工艺窗口，而不是单纯把压力调到最大。

BASF 的工程塑料注塑问题资料同样建议，在处理缩水时，可以逐步增加保压压力和保压时间，并结合浇口开放时间及产品重量变化判断合适的保压条件。

六、材料本身也会影响缩水

除了产品结构和注塑参数之外，塑胶材料的收缩特性也是需要考虑的重要因素。

不同塑料的收缩行为不同。

例如 PA6、PA66 等结晶性工程塑料，在注塑过程中需要特别关注材料、玻纤含量、加工温度、模具温度以及产品结构之间的匹配。

对于需要尺寸稳定性的塑胶产品，可以根据产品实际要求选择不同的改性材料体系，例如：

• PA6

• PA66

• PA6 GF

• PA66 GF

• 增韧尼龙

• 阻燃尼龙

• 低收缩或尺寸稳定型改性尼龙

尤其对于汽车塑胶件、连接器、家电结构件、人体工学椅塑胶件、电动工具及新能源塑胶件等产品，不能只看材料价格，还需要综合考虑强度、收缩率、尺寸稳定性、表面效果和注塑工艺窗口。

七、注塑缩水问题应该如何快速判断？

生产现场遇到缩水时，可以按照下面的思路进行排查：

第一步：看缩水位置

如果缩水总是出现在：

• 筋位背面

• 柱位背面

• 厚胶区域

优先检查产品结构和局部胶位。

第二步：检查产品壁厚

确认是否存在明显的厚薄差。

如果正常壁厚只有 2～3 mm，而局部突然形成较厚的实心结构，就需要重点关注。

第三步：检查保压

确认保压压力和保压时间是否合理。

如果提高保压后缩水明显改善，说明材料补偿可能是重要影响因素。

第四步：检查浇口

确认浇口是否过小、位置是否合理，以及是否存在过早冻结的问题。

因为一旦浇口冻结，后续保压压力就无法继续有效地向型腔补料。

第五步：检查冷却

如果产品某一区域始终比其他位置更容易缩水，还需要检查模具冷却是否均匀。

八、总结：注塑缩水不要只靠“加压力”解决

注塑缩水是一个非常典型的材料、产品结构、模具和工艺共同作用的问题。

其中，一个非常常见的原因就是：

局部胶位过厚，导致冷却过程中产生较大的体积收缩差异。

常见的改善方向是：

优化局部胶位 → 减少材料堆积 → 改善冷却 → 降低收缩差异。

如果产品结构无法修改，则可以进一步从保压压力、保压时间、浇口设计、模具冷却和材料选择等方向进行系统排查。

对于工程塑料注塑件来说，真正有效的改善通常不是单独调整某一个注塑参数，而是根据材料特性 + 产品结构 + 模具设计 + 注塑工艺综合判断。
