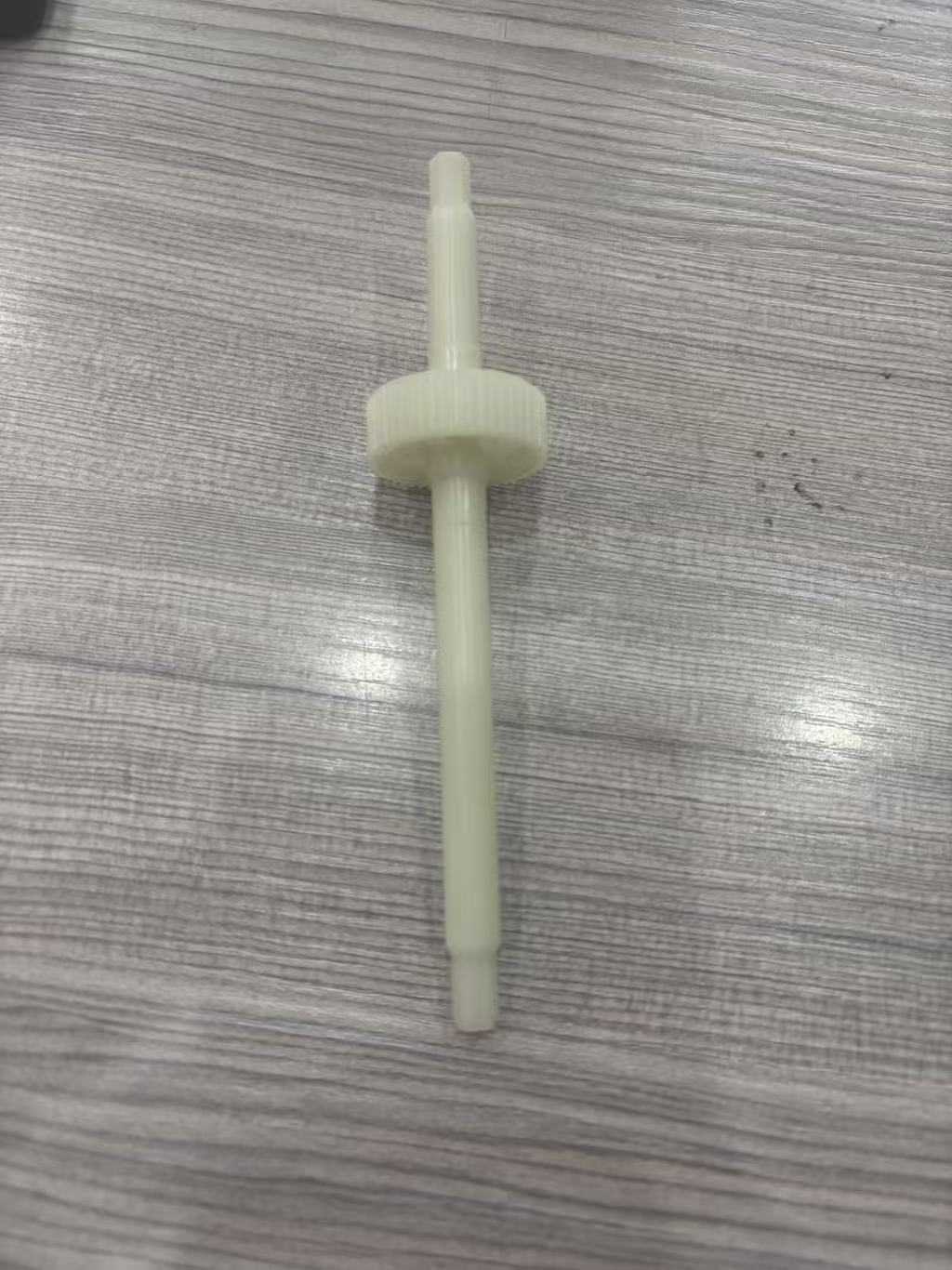

尼龙pa6加纤30材料做出来的产品偏黄怎么解决？

一、材料本身原因

1. PA6树脂热氧老化

PA6在高温加工过程中容易发生氧化降解，导致：

• 材料本色变黄

• 产品表面发黄

• 玻纤区域颜色更明显

解决方案：

• 选用耐黄变等级PA6基料

• 添加抗氧剂体系（如受阻酚类+亚磷酸酯复配）

• 控制材料熔融温度，避免过度剪切

2. 玻纤质量影响

GF30里面玻纤含量高，玻纤表面的浸润剂（偶联剂）如果耐温性不好，也可能导致：

• 产品整体偏黄

• 玻纤浮出区域颜色更明显

解决方案：

• 使用尼龙专用耐高温玻纤

• 优化玻纤偶联剂体系

• 更换稳定性更好的GF供应商

3. 黑色/彩色产品色粉问题

如果是调色PA6 GF30：

• 色粉耐温等级不足

• 色粉和尼龙相容性不好

• 色母添加比例不合理

都会导致黄变。

解决方案：

• 使用PA专用高温色粉

• 选择耐温≥300℃色母

• 优化色粉配方

二、注塑工艺原因（最常见）

1. 炮筒温度过高

PA6 GF30一般建议：

如果超过280-290℃，容易：

• 材料降解

• 产生黄变

• 有烧焦味

改善：
降低料筒温度5-15℃测试。

2. 熔胶停留时间过长

例如：

• 产品小，但机器吨位大

• 一模重量占比低

• 长时间停机未排料

PA6在高温状态停留时间越长，越容易黄变。

改善：

• 选择匹配注塑机

• 减少熔胶停留时间

• 停机超过15分钟排空料筒

3. 螺杆剪切过强

PA6 GF30含玻纤：

如果：

• 螺杆转速过高

• 背压太大

会造成：

• 玻纤断裂

• 材料温升

• 局部黄变

建议：

• 降低螺杆转速

• 降低背压

三、模具原因

1. 排气不良

模具困气会导致：

• 产品局部黄色

• 烧焦纹

• 顶端发黄

解决：

• 增加排气槽

• 清理模具排气位置

2. 模具温度过高

PA6 GF30通常模温：

约：
80-100℃

如果模温过高：

• 产品颜色加深

• 表面容易氧化

四、回料比例问题

PA6 GF30使用回料：

如果：

• 回料次数多

• 回料比例高

容易：

• 分子链降解

• 颜色偏黄

建议：

• 新料比例≥80%

• 高要求外观件尽量不用回料

五、针对客户现场快速排查顺序

建议按这个顺序：

① 看黄的位置：

• 整个产品黄
  → 材料/温度问题

• 浇口附近黄
  → 剪切过热、注射速度过快

• 筋位、死角黄
  → 排气问题

• 玻纤纹明显发黄
  → 玻纤体系或材料问题

② 调机顺序：

1. 降低料筒温度 5-10℃

2. 降低背压

3. 降低螺杆转速

4. 增强模具排气

5. 更换耐黄变PA6 GF30配方
